Diagrama a bloques

Diagrama de bloques que describe proceso de transmisión y recepción de información.

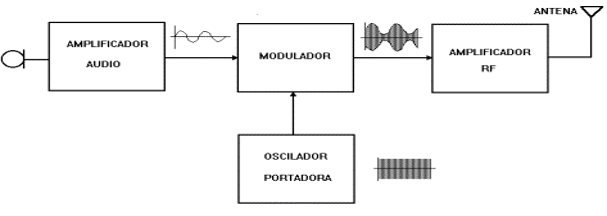

Transmisor

Es el encargado de transmitir la señal al espacio. Consta de los siguientes bloques:

*Convertidor del sonido en señales eléctricas, que será la señal moduladora.

*Oscilador de portadora, que será el encargado de generar una onda patrón a la frecuencia que tenga asignada la emisora.

*Modulador

*Amplificador de R.F.

Receptor

Es la que toma la señal que fue transmitida.

SINTONIZADOR.

Selecciona la frecuencia en que uno está interesado.

AMPLIFICADOR DE RF.

Esta es la etapa en donde se amplifica la señal de radiofrecuencia captada por la antena.

MEZCLADOR.

En esta parte es donde se mezcla la señal de salida del proceso de la etapa amplificadora con la señal del oscilador local.

FILTRO.

Elimina la componente de alta frecuencia, es decir, es un circuito que solamente deja pasar la onda de baja frecuencia, que es precisamente la señal.

AMPLIFICADOR DE AUDIO.

Aquí es el último lugar al que llega la señal y es donde esta se amplifica antes de ser transmitida por el altavoz.
